    PRODUCTS 产品中心
    循环水系统配套设备



    一、产品概述

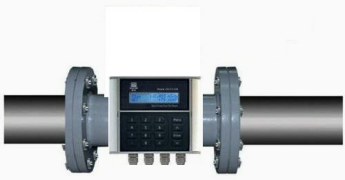

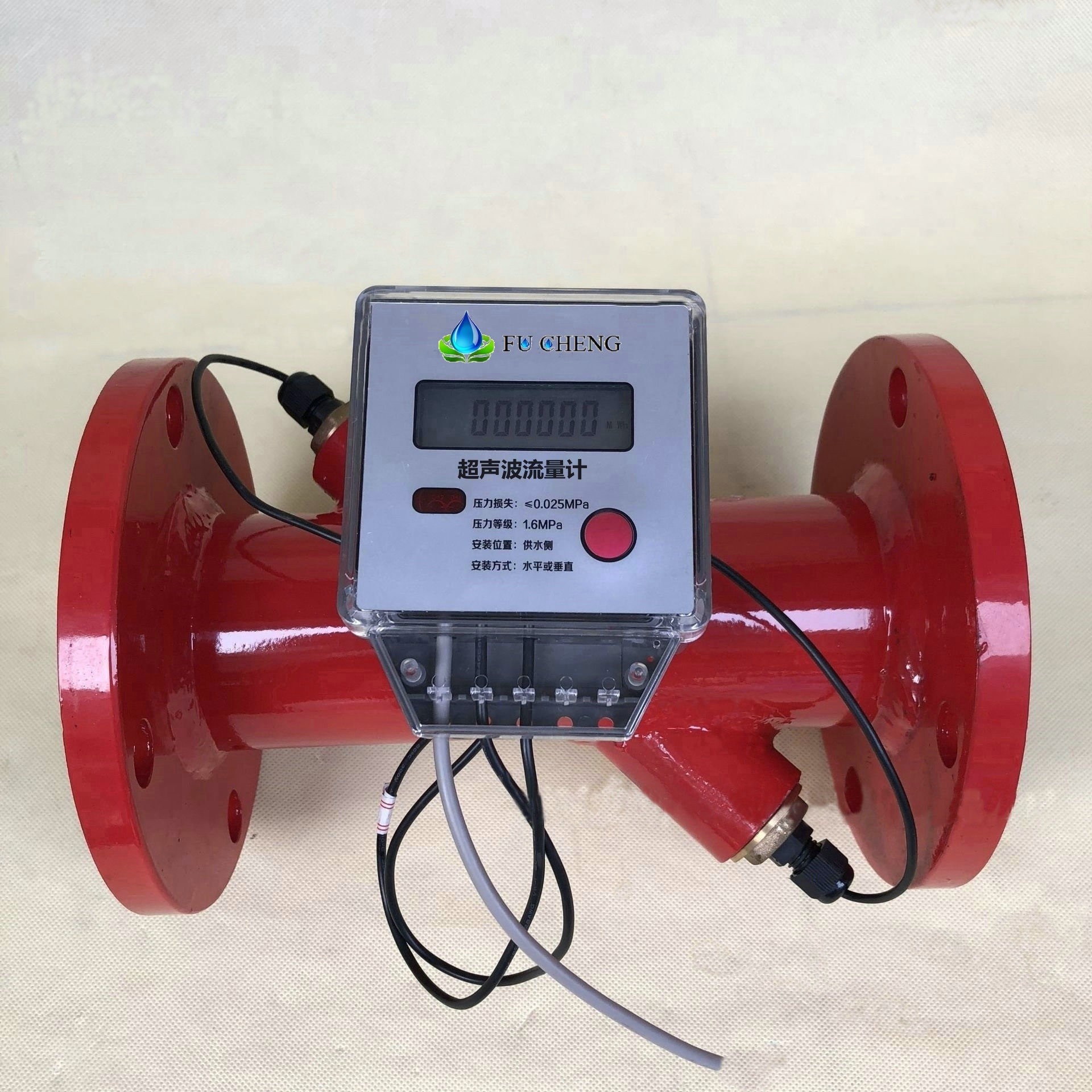

       超声波流量计,是一种利用速度差法的原理来对管内液体流量进行测量的装置,可分为外夹式和管段式,常与数字信号处理技术、多脉冲技术、纠错技术等结合使用以达到适应环境、增强其可靠性等目的,现已在化工、电力、石油、冶金等领域得到广泛应用。

    超声波流量计主要由超声波发生器、超声波接收器、电子线路、流量显示、累积系统几大部分构成。其中,超声波发生器主要用于产生超声波并将其发射到流体中;超声波接收器主要用于接受通过流体后的超声波;超声波被接收到后经电子线路的放大、转换等处理后以电信号的形式将流量传送给显示屏并将结果显示出来;累积系统完成流量的累加计算

    超声波流量计为智能型流量计量装置,实现对流量的精确计量。该产品具有外型美观、安装方便、计量准确、运行稳定等特点。完全符JJG1030-2007、CJ/T3063-1997国家标准检定规程

    二、测量原理及特点:

    1、原理组成

    超声波流量计用于计量均质液体流过的瞬时流量、累计流量,产品主要由流量传感器(测量经管道的液体的体积)和计算部分(计算出液体的瞬时流量、累积流量)组成。

    2、设计及功能特点

    ◆换能器:作为超声波流量计中的主要信号发生部件,采用进口压电陶瓷片,性能稳定、一致性好,保证超声波流量计实现高精度计量。

    ◆自我诊断功能:超声波流量计在稳定运行过程中,若出现通讯不正常、电量不足或人为破坏时,系统会显示相对应的代码,系统自动将数据保存下来,等待故障排除后恢复。

    ◆远传及集中控制功能:具有M-BUS、485接口,可实现数据远传、集中控制

    ◆外型美观,可四个方向任意悬挂,方便读数,操作简单。

    ◆安装方便,具有防尘、防潮、防水、防拆卸及人为破坏等功能。

    三、表计安装:

     总体安装示意图如下:






    1、安装注意事项:

    ◆安装前应彻底清洗管道系统,清除支管内的麻丝、沙石等杂物,以免造成表计故障。

    ◆表计可水平或垂直安装,为了便于超标显示窗口可根据安装情况调整位置,水流方向应与表计上的箭头标示相一致。

    ◆前后管道直径要与表计口径相符,表前应留10D,表后应留5D的支管段(D为表计的口径)。

    ◆流量计两端应设置污物过滤器、关闭阀,以便于滤除污物和维修、更换。

    2、安装方式:

    ◆水平管段安装方式:当表计水平安装时积分仪的方向朝上,如果积分仪方向朝着侧面时两个换能器不在一个水平面上,在高处的那个换能器处可能会聚集空气造成表计计量不准或不计量,如下图所示:




    ◆垂直管段安装方式:表计垂直安装是一定要安装在水流向上的直管道上,因为水流朝下的管道内水无法满管,此时也会影响表计计量不准甚至造成不计量,如下图所示:

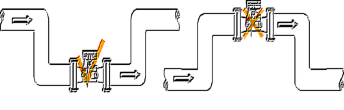

    ◆“U”型管段安装方式:当表计安装在U型管道处时需要将表计安装在最低处,管道高处会有气泡,造成表计计量不准或不计量,如下图:




    四、按键说明

    系统有两种运行状态:正常运行状态和检定运行状态,运行在正常状态,显示以下菜单。

    1、正常状态显示内容:

    地址         00000001

    累计工作时间   00000-00      H

    进水温度(入口) 00.00       ℃

    流速          00.000         m3/h

    流量          00000000        m3

    2、在流量菜单状态下长按8秒进入检定状态,界面显示如下:

    流速   检定   00000.00    L/h

    流量   检定   00000.00    L

    进水温度(入口)检定  00.00  ℃

    3、在检定模式流量菜单状态下长按按键4秒可退出检定状态或一个小时自动退出。

    4、在回水温度菜单状态下长按8秒进入前18个月消费热量和流量菜单。

    五、性能参数

    载体

    水/均质液体

    准确度等级

    2级/3级

    量程比

    Qp/Qi=50(≤DN40)、Qp/Qi=25(>DN40)

    压力损失

    小于0.015Mpa

    公称压力

    2.5Mpa

    按键方式

    按键/磁感/自跳转

    环境等级

    A类

    防护等级

    IP65/IP68/防爆

    供电类型

    3.6V锂电池,使用寿命6年以上

    通讯方式

    红外(默认)

    RS485/M-BUS(默认M-bus)

    4-20mA

    RF射频

    GPRS通讯

    通讯协议

    Modbus/T188/自定义(默认T188)

    安装方式

    水平或垂直

    六、设备选型表



    公称口径

    最大流量

    常用流量

    最小流量


    DN(mm)

    Qs(m³/h)

    Qp(m³/h)

    Qi(m³/h)


    15

    3.2

    1.6

    0.032


    20

    5

    2.5

    0.05


    25

    8

    4

    0.08


    32

    12.6

    6.3

    0.126


    40

    20

    10

    0.2


    50

    32

    16

    0.64


    65

    50

    25

    1


    80

    80

    40

    1.6


    100

    126

    63

    2.52


    125

    200

    100

    4


    150

    320

    160

    6.4


    200

    500

    250

    10


    最大管径可以做到DN1200
